1. Ключевые слова:

Оборудование для сортировки клеток

Автоматическая сортировочная машина для литиевых батарей

Машина для тестирования и классификации ячеек

Высокоточная сортировка клеток

Сортировка по емкости и внутреннему сопротивлению аккумулятора

Автоматизированная машина для сортировки клеток

2. Введение:

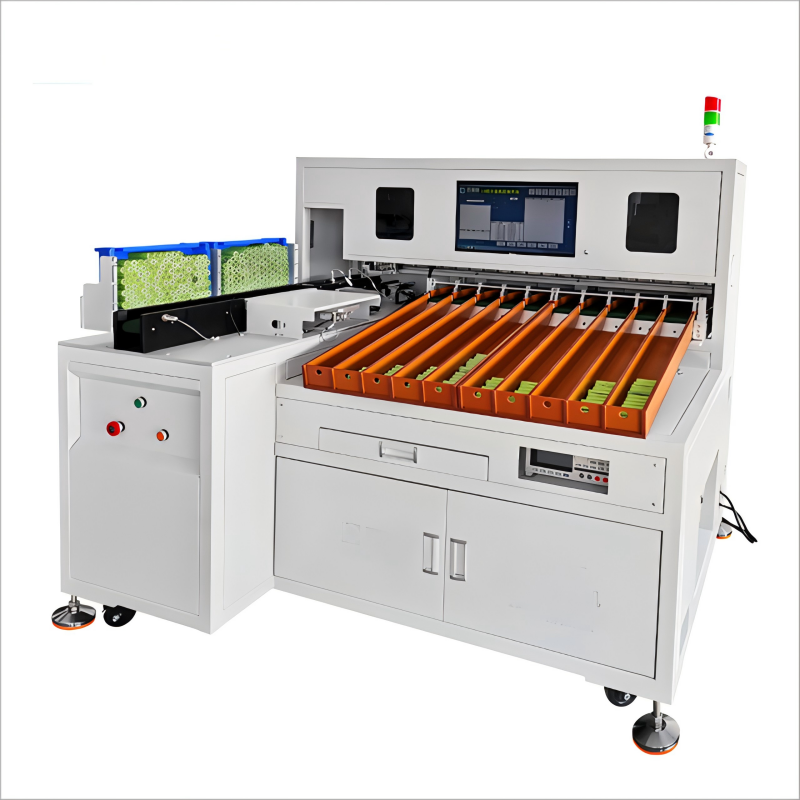

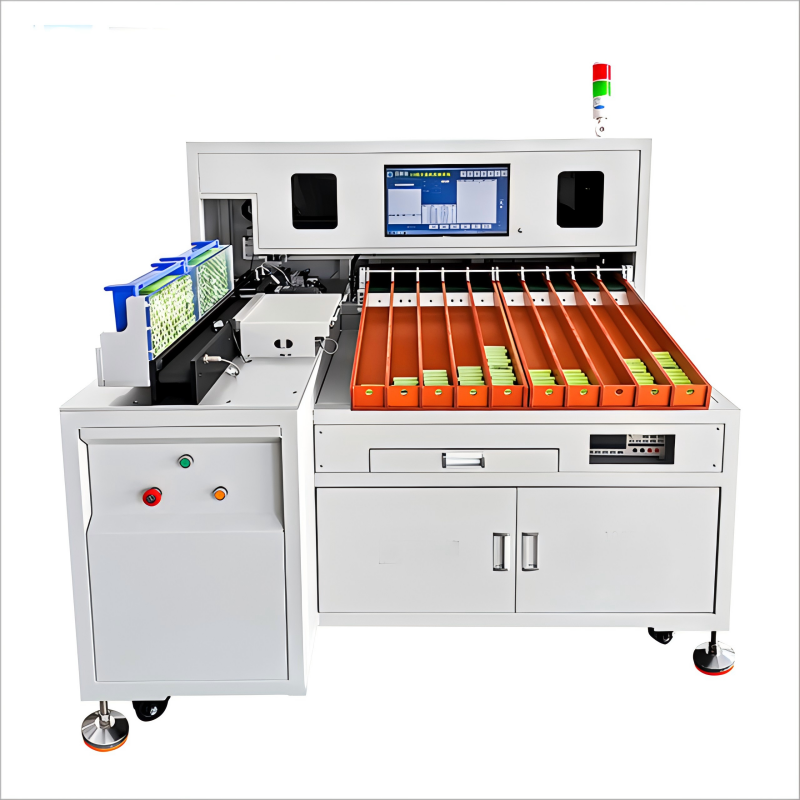

Машина для сортировки ячеек — это устройство, используемое для тестирования электрических характеристик и автоматической сортировки литий-ионных аккумуляторных ячеек. Измеряя ключевые параметры, такие как напряжение ячейки, емкость и внутреннее сопротивление, машина для сортировки ячеек может автоматически классифицировать ячейки, обеспечивая согласованные параметры в пределах одного модуля. Этот процесс улучшает согласованность и производительность модуля батареи, снижая риск сокращения срока службы батареи и угроз безопасности, вызванных несоответствием параметров ячеек. Машина для сортировки ячеек оснащена высокоточными испытательными модулями и автоматизированным сортировочным механизмом, что делает ее необходимым оборудованием на линиях по производству модулей литиевых батарей.

3. Схема процесса:

1:Клеточное питание:

Операторы или автоматические устройства подачи помещают тестируемые клетки в зону подачи или на конвейерную ленту.

2:Идентификация ячейки:

Коды ячеек считываются посредством сканирования штрихкодов или системы визуального распознавания, что позволяет отследить ячейки.

3: Испытание электрических характеристик:

Проверка напряжения: точно измерьте напряжение холостого хода каждой ячейки.

Тестирование емкости: определите емкость элемента питания с помощью метода быстрой зарядки/разрядки или прямого считывания (по желанию).

Тестирование внутреннего сопротивления: Измерьте внутреннее сопротивление элемента с использованием метода переменного или постоянного тока.

4: Обработка и оценка данных:

Данные испытаний передаются в систему управления и сравниваются с заданными стандартами оценки.

Элементы классифицируются по различным уровням в зависимости от напряжения, емкости, внутреннего сопротивления и т. д.

5:Автоматическая сортировка:

Система управления управляет механическими устройствами, перемещающими клетки в соответствующие выпускные отверстия или лотки.

6: Запись и хранение данных:

Данные испытаний и результаты сортировки каждой ячейки заносятся в базу данных для отслеживания и управления качеством.

7:Устранение неисправностей:

Дефектные или аномальные клетки автоматически оповещаются и переносятся в зону отбраковки.

8: Разгрузка клеток:

Отсортированные ячейки извлекаются операторами или автоматическими устройствами для следующего этапа производства.

4: Технические характеристики:

Тестовые задания:

• Диапазон измерения напряжения: 0 В - 5 В, точность: ±0,5 мВ.

• Диапазон измерения внутреннего сопротивления: 0,1 мОм - 100 мОм, точность: ±0,1 мОм.

• Диапазон измерения емкости: необязательно, зависит от конфигурации устройства.

• Уровни сортировки: можно установить от 2 до 20 уровней сортировки.

• Скорость обработки: 2000–6000 ячеек/час (в зависимости от модели).

• Применимые характеристики ячеек: Цилиндрические ячейки: 18650, 21700, 26650 и т. д.

• Призматические ячейки: настраиваемая адаптация.

• Интерфейс связи: поддерживает RS232, RS485, Ethernet и т. д. для загрузки данных и интеграции устройств.

• Система управления: промышленный ПЛК, сенсорный экран HMI.

• Требования к питанию: переменный ток 220 В, 50 Гц, мощность: около 2 кВт.

• Требования к источнику воздуха: Сжатый воздух: 0,5 - 0,7 МПа (при наличии пневматических устройств).

• Размеры устройства: в зависимости от модели, примерно 1500 мм × 1000 мм × 1800 мм.

4. Технические характеристики:

• Высокоточное тестирование: используются высокоточные испытательные модули для обеспечения точных измерений напряжения и внутреннего сопротивления, что гарантирует качество сортировки.

• Высокоскоростная сортировка: оптимизированная механическая структура и алгоритмы управления позволяют быстро проводить тестирование и сортировку ячеек, повышая эффективность производства.

• Многоуровневая сортировка: уровни и стандарты сортировки можно свободно устанавливать в соответствии с производственными потребностями, гибко адаптируясь к различным требованиям к продукции.

• Высокая автоматизация: автоматическая подача, тестирование, сортировка и выгрузка, полностью автоматизированный процесс, сокращающий ручное вмешательство и человеческие ошибки.

• Прослеживаемость данных: Коды ячеек, связанные с данными испытаний, обеспечивают полную прослеживаемость и управление качеством продукции.

• Удобный интерфейс: сенсорный экран, интуитивно понятный интерфейс, удобная настройка параметров и мониторинг состояния.

• Безопасность: Оснащен кнопками аварийной остановки, фотоэлектрическими датчиками и другими предохранительными устройствами для обеспечения безопасности оператора и оборудования.

• Высокая совместимость: модульная конструкция позволяет регулировать или заменять приспособления для соответствия различным спецификациям ячеек.

5. Применение:

Производство литий-ионных аккумуляторных модулей:

Модули тяговых аккумуляторных батарей электромобилей

Модули аккумуляторных батарей системы накопления энергии

Аккумуляторные модули для электроинструментов, электровелосипедов

Модули аккумуляторных батарей для бытовой электроники (например, ноутбуков, электроигрушек)

Компании-производители аккумуляторов:

Контроль качества и классификация в процессе производства ячеек

Институты исследований и испытаний аккумуляторных батарей:

Лабораторные испытания производительности и скрининг клеток

Сортировка других типов батарей:

Никель-металл-гидридные, свинцово-кислотные и т.д. (требуется настройка).
