2.Введение:

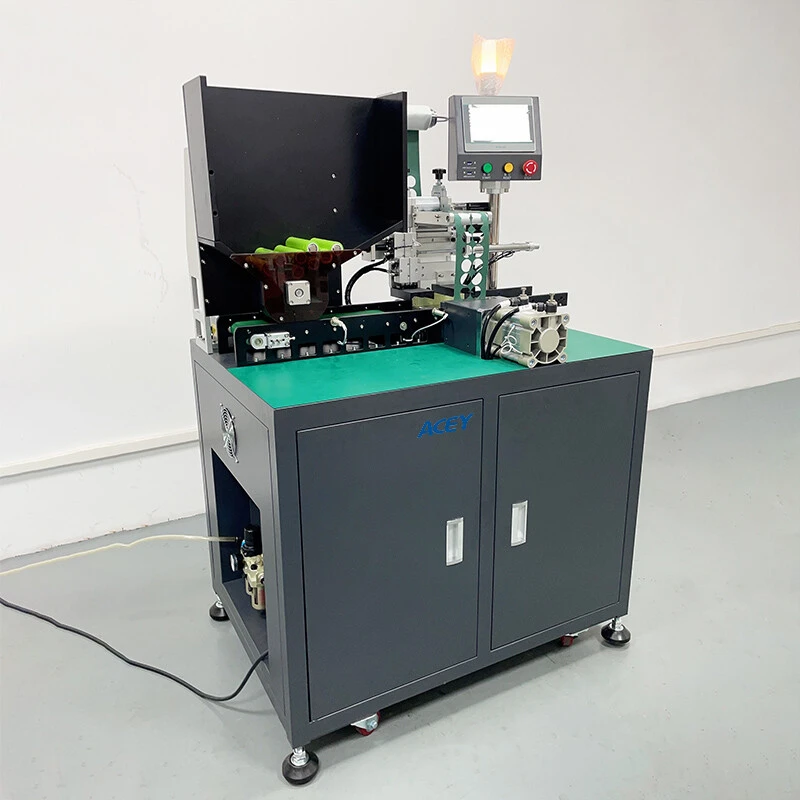

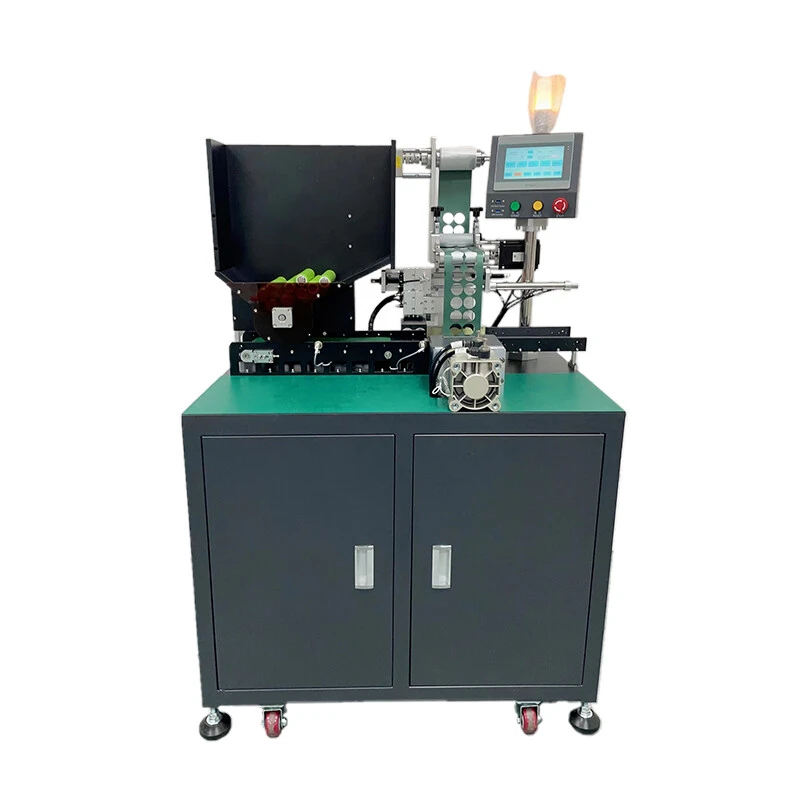

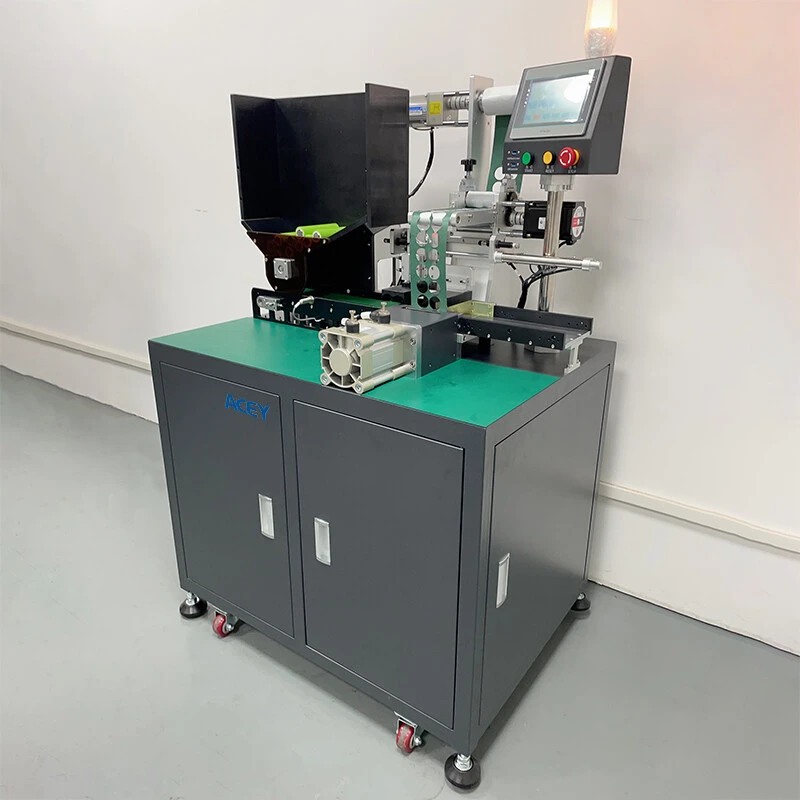

Автоматическая машина для нанесения изоляционного материала — это специализированное оборудование, используемое для автоматического нанесения изоляционной бумаги, термопрокладок, амортизирующих материалов и других вспомогательных материалов на элементы аккумулятора. Благодаря точным методам позиционирования и нанесения эта машина может эффективно и аккуратно прикреплять различные вспомогательные материалы к обозначенным позициям на элементах, обеспечивая безопасность и надежность элементов в модуле. Благодаря автоматизированному управлению она сокращает ручное вмешательство, повышает эффективность производства и однородность продукции и является незаменимым ключевым оборудованием на линиях по производству литий-ионных аккумуляторных модулей.

3.Последовательность процесса:

• Кормление клеток:
  Операторы или автоматические устройства подачи помещают ячейки, на которые наносятся вспомогательные материалы, на подающий механизм.

• Расположение ячеек:
  Оборудование точно позиционирует ячейки с помощью приспособлений или роботизированных рук, подготавливая их к нанесению вспомогательных материалов.

• Подача вспомогательных материалов:
  Вспомогательные материалы (такие как изоляционная бумага, термопрокладки, амортизирующие материалы) автоматически подаются к месту нанесения с помощью подающего механизма.

• Резка вспомогательного материала (при необходимости):
  Оборудование может автоматически резать рулонные вспомогательные материалы по заданным размерам.

• Процесс подачи заявки:
  Роботизированные руки или прессующие головки наносят вспомогательные материалы на обозначенные места ячеек, оказывая соответствующее давление для обеспечения прочного сцепления.

• Контроль качества:
  Оснащен системой визуального контроля для проверки положения и качества используемых вспомогательных материалов, выявления дефектных изделий.

• Разгрузка клеток:
  Ячейки с нанесенными вспомогательными материалами выгружаются механизмом выгрузки и переходят к следующему процессу.

4. Технические характеристики:

Применимые типы ячеек:
Цилиндрические, призматические и мешковидные клетки

• Диапазон размеров ячеек:
  Длина 50 мм - 200 мм, ширина 30 мм - 100 мм (на заказ)

• Применимые типы вспомогательных материалов:
  Изоляционная бумага, термопрокладки, амортизирующая пена, ленты и т. д.

• Точность применения:
  Точность позиционирования: ±0,2 мм
  Давление нанесения: регулируемое

• Скорость производства:
  20 - 40 ячеек/минуту (в зависимости от конкретных процессов и конфигурации оборудования)

• Система управления:
  Промышленный ПЛК, сенсорный экран HMI

• Система инспекции:
  Дополнительная система визуального контроля CCD

• Требования к питанию:
  Переменный ток 220 В, 50 Гц, около 3 кВт

• Требования к источнику воздуха:
  Сжатый воздух: 0,5 - 0,7 МПа

• Размеры оборудования:
  Прибл. 2000 мм × 1000 мм × 1800 мм (зависит от конкретной модели)

• Технические характеристики:
  Высокоточное применение:
  Использование точных механизмов позиционирования и нанесения для обеспечения точного нанесения вспомогательных материалов на определенные места в ячейках.

• Автоматизированная работа:
  Достижение полной автоматизации подачи ячеек, позиционирования, нанесения вспомогательных материалов и выгрузки, что сокращает ручное вмешательство и повышает эффективность.

• Высокая адаптивность:
  Возможность быстрой настройки для адаптации к различным спецификациям ячеек и размерам вспомогательных материалов, подходит для многопрофильного производства.

• Интеллектуальное управление:
  Оснащен системой управления на основе ПЛК, позволяющей программировать параметры применения и упрощающей эксплуатацию.

• Гарантия качества:
  Дополнительная система визуального контроля для мониторинга качества нанесения в режиме реального времени, своевременного обнаружения и удаления дефектной продукции.

• Модульная конструкция:
  Модульная конструкция для простоты обслуживания и модернизации.

• Безопасность Защита:
  Оснащен защитными устройствами и кнопками аварийной остановки для обеспечения безопасности оператора.

5. Применение:

Производство литий-ионных аккумуляторных модулей:
Модули аккумуляторных батарей электромобилей.
Модули аккумуляторных батарей системы накопления энергии.
Модули аккумуляторов для электроинструментов и электровелосипедов
Аккумуляторные модули для бытовой электроники (например, ноутбуков, смартфонов и т. д.).

Компании-производители аккумуляторов:
Применение вспомогательных материалов в процессах производства ячеек.

Другие продукты, требующие применения вспомогательных материалов:
Изоляционная и амортизирующая обработка электронных компонентов
Применение вспомогательных материалов для электрооборудования.
