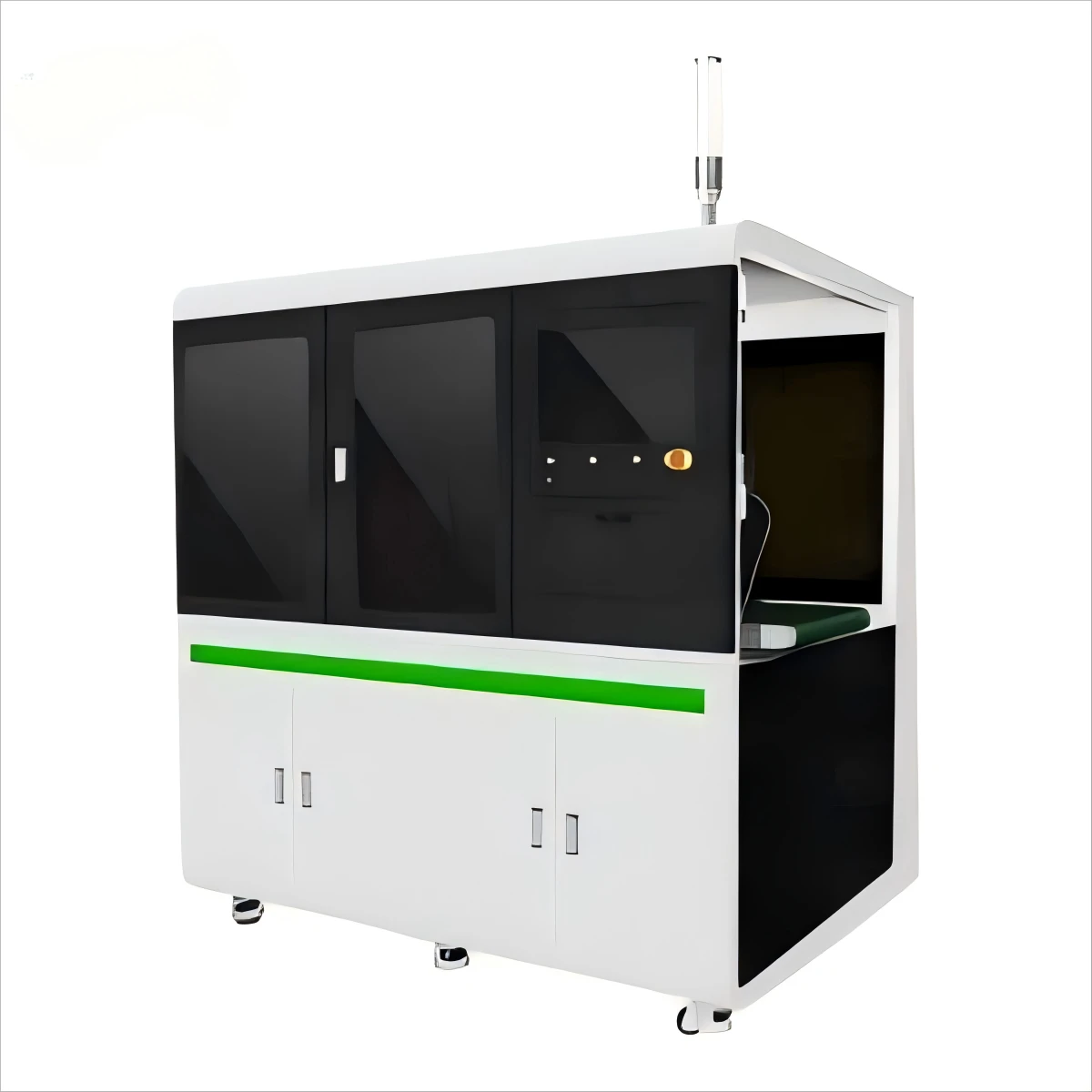

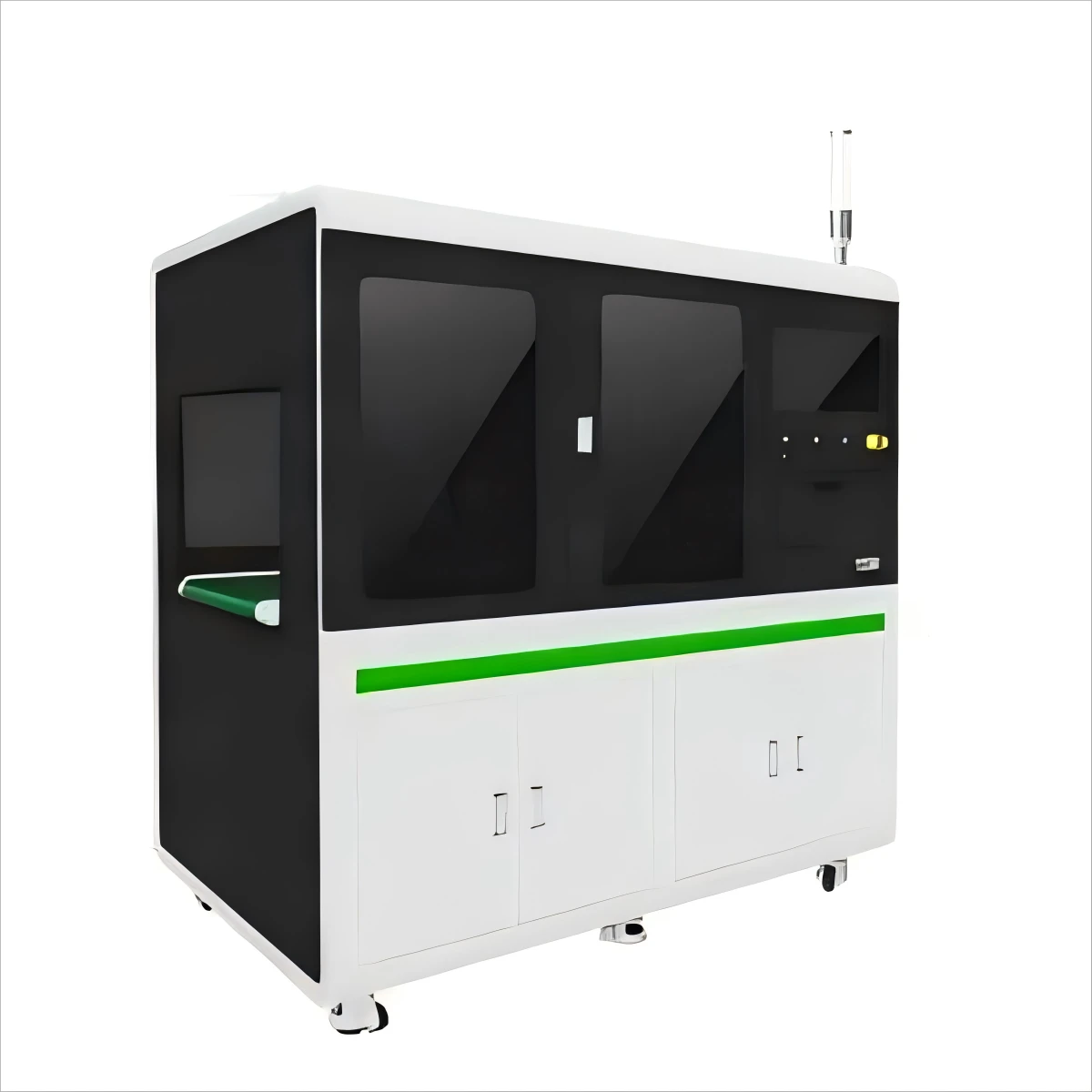

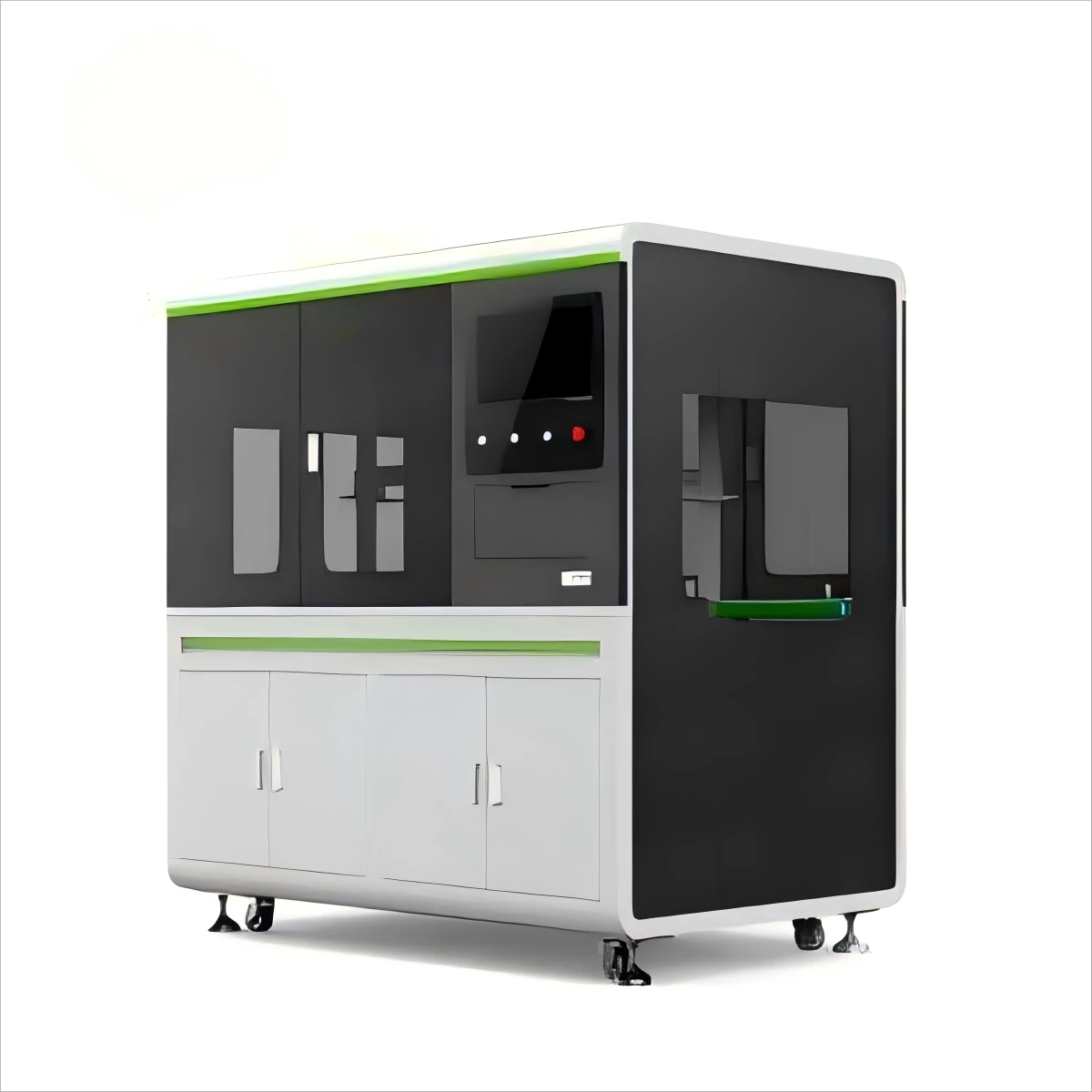

Онлайн система визуального контроля

Онлайн система визуального контроля

1. Универсальное обслуживание
2. Модульный гибкий дизайн
3. Выбираемые уровни автоматизации
4. Поддержка интеллектуального производства
5. Гарантия контроля качества
6. Высокая эффективность и производительность
7. Оптимизация инженерных решений для человека
8. Безопасный и экологичный дизайн
9. Техническое обучение и обслуживание
10. Индивидуальная разработка

Получить бесплатную цитату

Описание продукта

1. Ключевые слова:


Система визуального контроля, оборудование для онлайн-контроля качества, контроль обработки изображений, контроль качества сварных швов, контроль дефектов внешнего вида, автоматизированное контрольное оборудование, машинное зрение.


2. Введение:


Система визуального контроля в режиме онлайн использует камеры и технологию обработки изображений для автоматического контроля качества сварки изделий, позиционирования компонентов, точности размеров, дефектов поверхности и т. д. Получая изображения изделий с помощью высокоскоростных камер и усовершенствованных алгоритмов обработки изображений, она обеспечивает онлайн-мониторинг и контроль в режиме реального времени, заменяя ручной визуальный контроль и повышая эффективность и точность контроля. Она обеспечивает постоянство и надежность качества продукции, что делает ее незаменимым инструментом контроля качества для линий по производству литий-ионных аккумуляторных модулей и пакетов.


3. Рабочий процесс:


  • Проверяемый продукт поступает в зону визуального контроля.

  • Высокоскоростные промышленные камеры фиксируют изображения определенных участков продукции.

  • Изображения передаются на блок обработки изображений (промышленный ПК или встроенная система).

  • Алгоритмы компьютерного зрения обрабатывают, анализируют, обнаруживают дефекты и измеряют размеры изображений.

  • Система определяет, соответствует ли продукт требованиям или нет, на основе предварительно установленных стандартов.

  • В случае обнаружения бракованной продукции подается сигнал тревоги для снятия или остановки производственной линии.
  • Результаты и данные проверок регистрируются и хранятся для отслеживания и анализа.


4. Технические характеристики:


  • Разрешение камеры: 5–20 мегапикселей.
  • Частота кадров камеры: 10–200 кадров в секунду.
  • Фокусное расстояние объектива: 8-50 мм.
  • Тип источника света: светодиодная кольцевая подсветка, линейная подсветка, подсветка и т. д.
  • Блок обработки изображений: промышленный ПК, процессор i5/i7, память ≥8 ГБ.
  • Программная система: основана на OpenCV, Halcon и других платформах разработки систем машинного зрения.
  • Точность контроля: размеры ±0,01 мм, минимальный размер дефекта 0,1 мм.
  • Время отклика системы: 0,1–1 секунда на деталь.


5. Технические характеристики:


  • Высокоточный контроль с использованием камер высокого разрешения и высококачественных объективов.
  • Онлайн-инспекция в режиме реального времени для своевременного обнаружения дефектов.
  • Различные функции контроля: качество сварки, позиционирование компонентов, дефекты внешнего вида, измерение размеров, распознавание идентификационных данных и т. д.
  • Интеллектуальные алгоритмы для повышения точности и надежности контроля.
  • Высокая гибкость для быстрой смены объектов и параметров контроля.
  • Удобный интерфейс для настройки параметров, отображения результатов и статистики данных.
  • Регистрация и прослеживаемость данных для контроля и улучшения качества.
  • Промышленная конструкция, подходящая для производственных условий, стабильная и надежная работа.
  • Поддерживает интеграцию с автоматизированными производственными линиями для скоординированного управления.


6. Применение:


  • Линии по производству модулей и блоков литий-ионных аккумуляторов: сварка ячеек, внешний вид модуля, установка компонентов, контроль размеров и положения.
  • Производство электроники: проверка печатных плат, разъемов и кабелей.
  • Автомобилестроение: контроль размеров и внешнего вида деталей, мониторинг сборочной линии.
  • Фармацевтическая и пищевая промышленность: проверка качества упаковки.
  • Механическая обработка: проверка внешнего вида и размеров деталей.
