1. Ключевые слова:

Система комплексного тестирования аккумуляторных батарей

Оборудование для загрузки и отладки программного обеспечения

Испытательное оборудование EOL (конец линии)

Функциональный тест аккумуляторной батареи

Система комплексного тестирования аккумуляторных батарей

Оборудование для загрузки программного обеспечения

Платформа отладки аккумуляторных батарей

Прибор для проверки электрических характеристик

Тест связи аккумуляторной батареи

Тест безопасности аккумуляторной батареи

Оборудование для конечного тестирования

2. Введение:

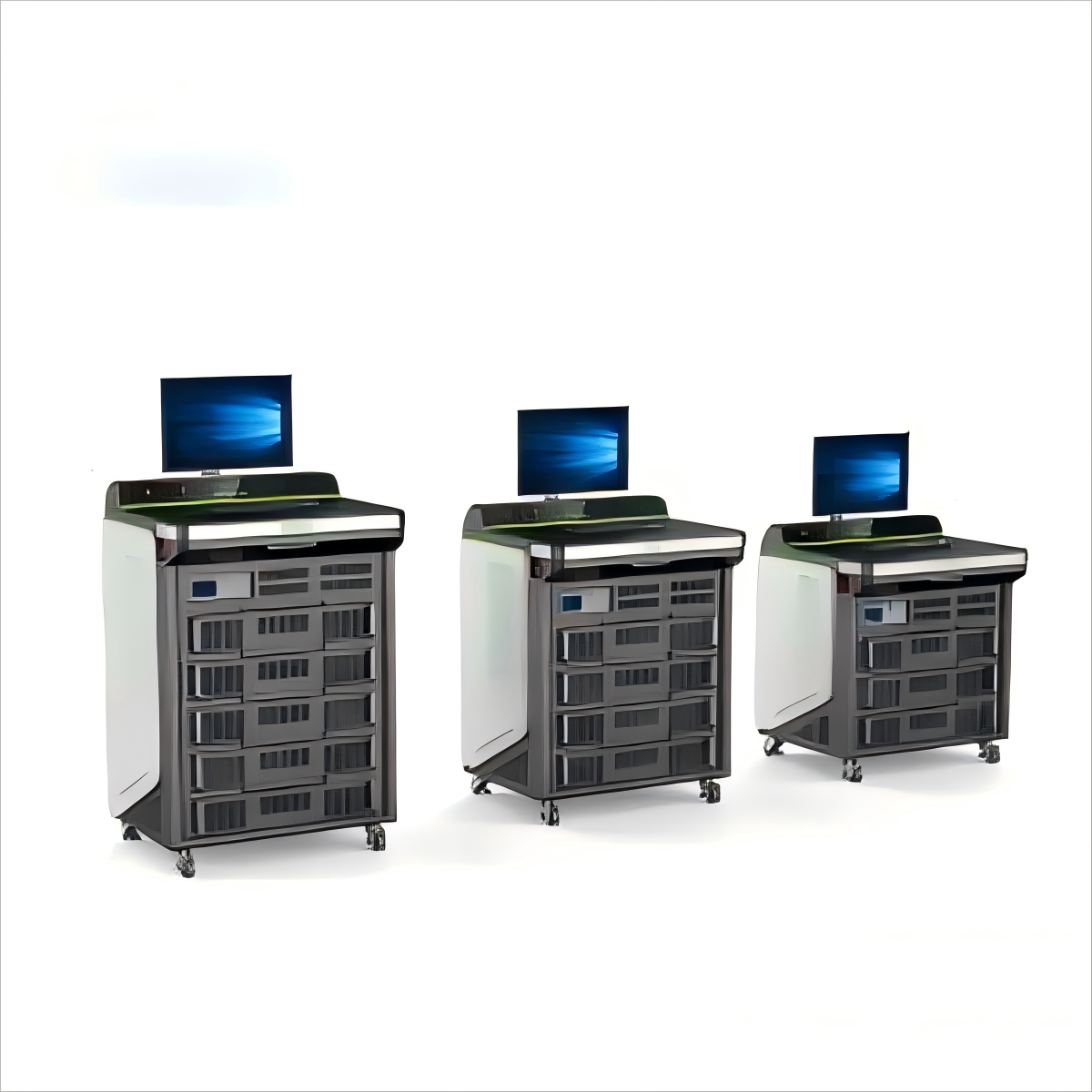

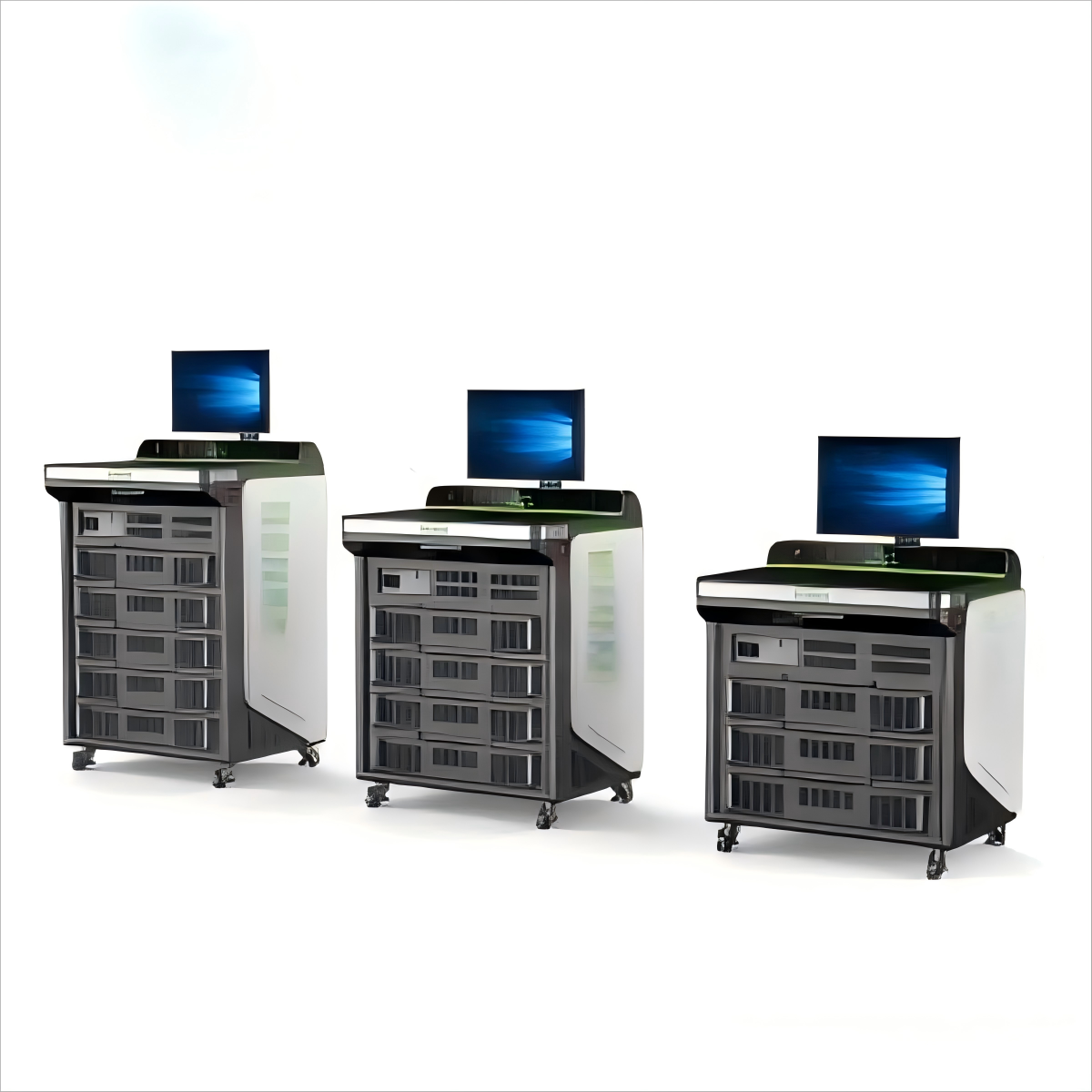

Тестовое оборудование EOL (End of Line) — это конечный процесс на производственной линии литий-ионных аккумуляторов PACK, используемый для проведения комплексных функциональных испытаний собранных аккумуляторов, чтобы гарантировать, что качество и производительность продукции соответствуют требованиям. Основное содержание испытаний включает в себя испытание электрических характеристик, испытание связи, испытание безопасности, загрузку программного обеспечения и отладку. Система комплексного тестирования аккумуляторов может выполнять комплексные испытания критических параметров производительности аккумулятора, а оборудование загрузки и отладки программного обеспечения используется для загрузки необходимого программного обеспечения и прошивки в систему управления аккумуляторами (BMS) и выполнения отладки и проверки.

3. Поток процесса:

• Подготовка аккумуляторной батареи

• Подключение к испытательному оборудованию

• Загрузка и отладка программного обеспечения

• Комплексное тестирование аккумуляторной батареи

• Запись и анализ тестовых данных

• Обработка неисправностей

• Разгрузка продукции

4. Технические характеристики:

Система комплексного тестирования аккумуляторных батарей:

• Диапазон измерения напряжения: 0-1000 В, ±0,05% полной шкалы
• Диапазон измерения тока: 0-1000 А, ±0,1% полной шкалы
• Диапазон измерения сопротивления: 0,1–1000 мОм, ±0,5% полной шкалы
• Протоколы связи: CAN, CAN FD, LIN, Ethernet и т. д.
• Хранилище данных: ≥1 ТБ
• Дисплей и управление: промышленный ПК, сенсорный экран ≥15 дюймов
• Электропитание: переменный ток 380 В, 50 Гц, 10-200 кВт

Оборудование для загрузки и отладки программного обеспечения:

• Поддерживаемые устройства: BMS, VCU, MCU и т. д.
• Методы загрузки программного обеспечения: JTAG, UART, CAN, Ethernet и т. д.
• Скорость загрузки программного обеспечения: высокоскоростное пакетное программирование
• Конфигурация параметров и отладка: настройка параметров в режиме онлайн, мониторинг в реальном времени
• Программная система: интегрирована с основными средами разработки, удобный интерфейс

5. Технические характеристики:

Система комплексного тестирования аккумуляторных батарей:

• Высокая точность и надежность
• Многофункциональная интеграция
• Автоматизация и интеллект
• Простота использования и эргономичный дизайн
• Управление данными и прослеживаемость
• Безопасность Защита

Оборудование для загрузки и отладки программного обеспечения:

• Сильная совместимость
• Высокая скорость и эффективность
• Комплексные функции
• Управление данными и контроль версий
• Безопасность

6. Применение:

• Производство литий-ионных аккумуляторных батарей
• Производители аккумуляторов
• Научно-исследовательские и испытательные институты аккумуляторных батарей
• Другие области применения
